一、Hypermesh有限元培训内容

每项培训专题都会有对应工程实例做讲解。

一.HyperMesh通用网格前处理

1. 前处理讲解

HyperMesh拥有广泛的CAD/CAE接口技术，对今后软件的应用进行前瞻性的讲解。

HyperMesh具有无与伦比的分网技术，对一些快捷的网格划分工具进行示范讲解。

2. HyperMesh基础知识讲解

主要讲解用户界面，常用面板功能介绍及运用，模型的组织管理，文件管理相关操作。

3. CAD接口和模型相关处理讲解

主要讲解常用的CAD中性模型文件和HyperMesh的连接，根据不同CAD软件及所建模型选择的中性文件进行导入，常用操作如中面抽取，几何模型的清理，模型的合并，替换等。

4.1D网格划分

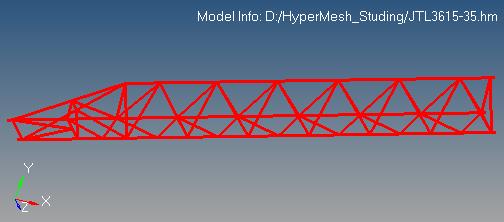

讲解1D网格的划分，如桁架结构，讲解1D模型的在HyperMesh中的直接建立以及通过CAD直接导入等操作，讲解相关的网格划分工具的运用和技巧。讲解节点，线条和1D单元的常用操作。

5.2D网格划分

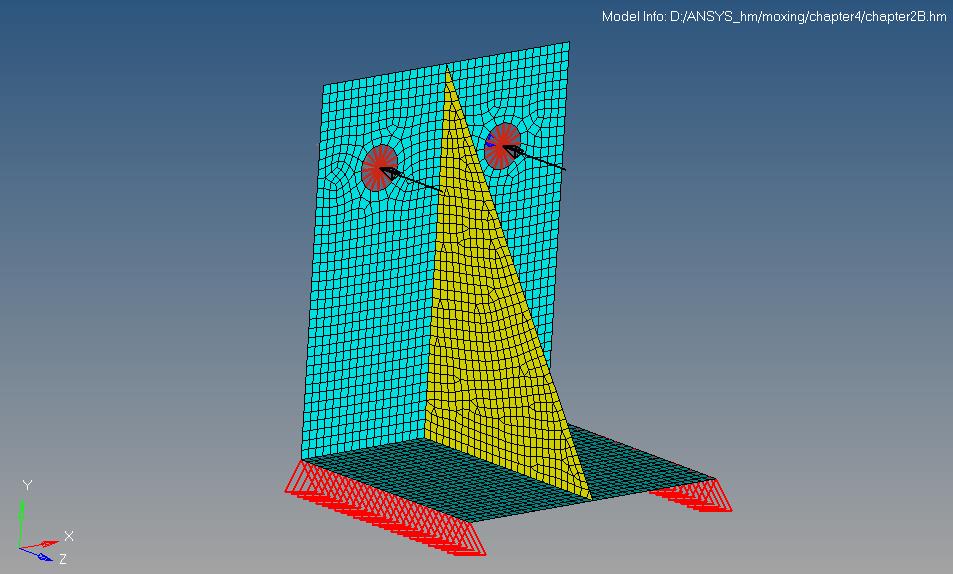

讲解2D模型直接建立以及在CAD软件中建立的注意事项，指导学员进行精确高效的CAD模型创建，针对已有产品三维模型讲解中面抽取和模型清理，讲解快速编辑面板的运用，模型的分割，修复，合并等重要技巧。讲解2D网格面板中常用划分和网格编辑技巧，以及网格质量检查相关操作。

6.3D网格划分

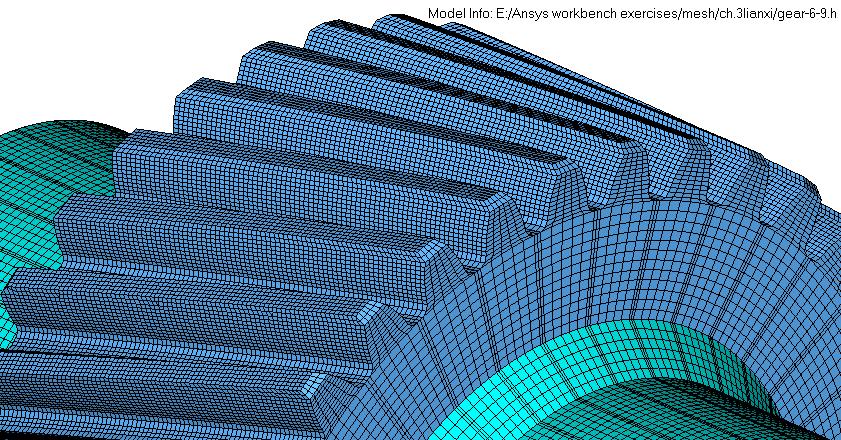

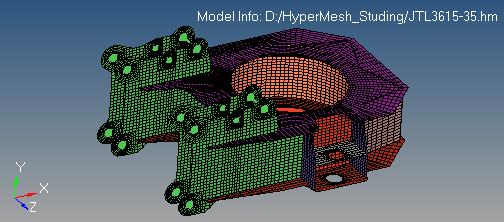

讲解3D模型划分的操作，讲解四面体和六面体划分操作及模型处理相关技巧，掌握高效的网格划分工具。

7.单元连接技术讲解

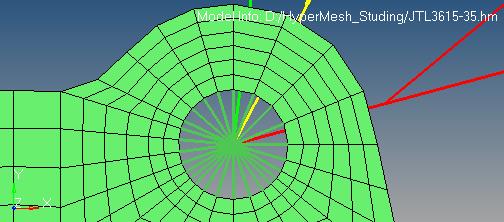

讲解使用各种单元的连接技巧，如铰接，焊接，接触等等。

二.进阶培训（HyperMesh与常用求解器如ANSYS，MSC的联动有限元分析）

在掌握HyperMesh通用网格的技术的基础上针对产品及其它需求选择后处理软件，

根据学员常用后处理软件或推荐适合产品的后处理软件。HyperMesh与市面绝大部分CAE软件都有良好的接口，根据不同的分析需要选择不同的求解及后处理软件来达到事半功倍的效果。本大纲主要以ANSYS经典及MSC软件为例讲解所有的培训内容。

1.**perMesh与CAE接口的设置

讲解HyperMesh与常用CAE软件接口的设置操作。

2.单元选择与网格划分

讲解常用CAE软件的常用单元在HyperMesh里面的使用方法，例如beam，shell，solid等单元在HyperMesh里面的运用

3.加载

讲解各种边界条件载荷的施加，以及各种求解控制。

4常用单元及连接技术

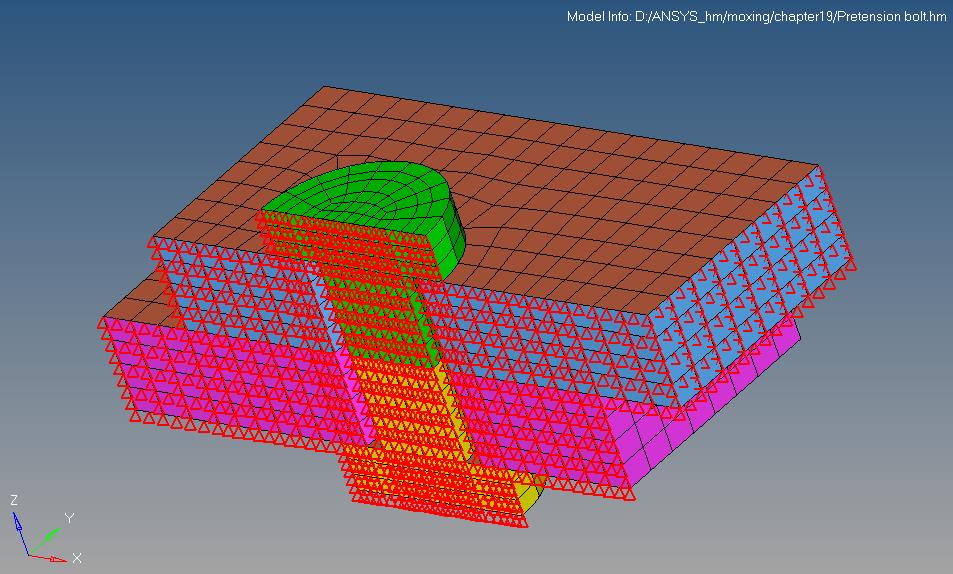

HyperMesh螺栓预紧力前处理

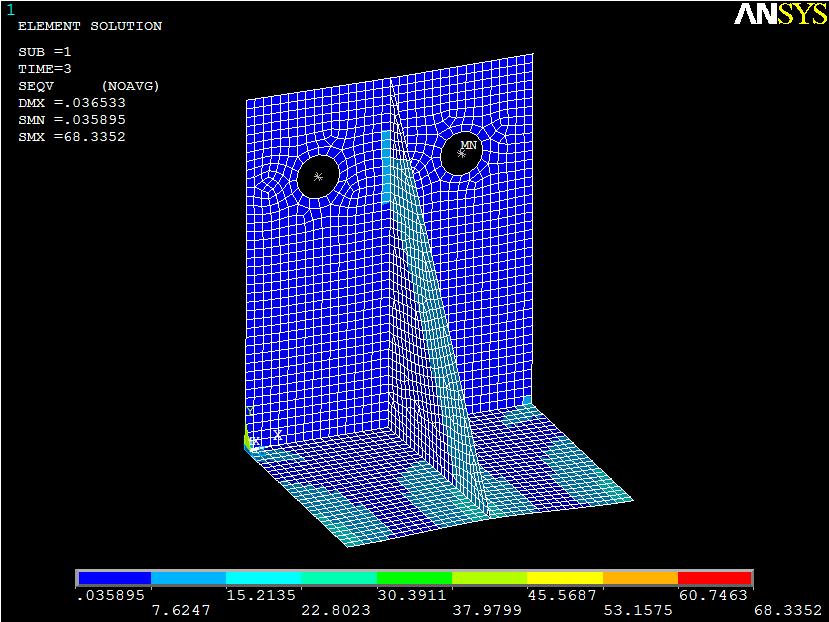

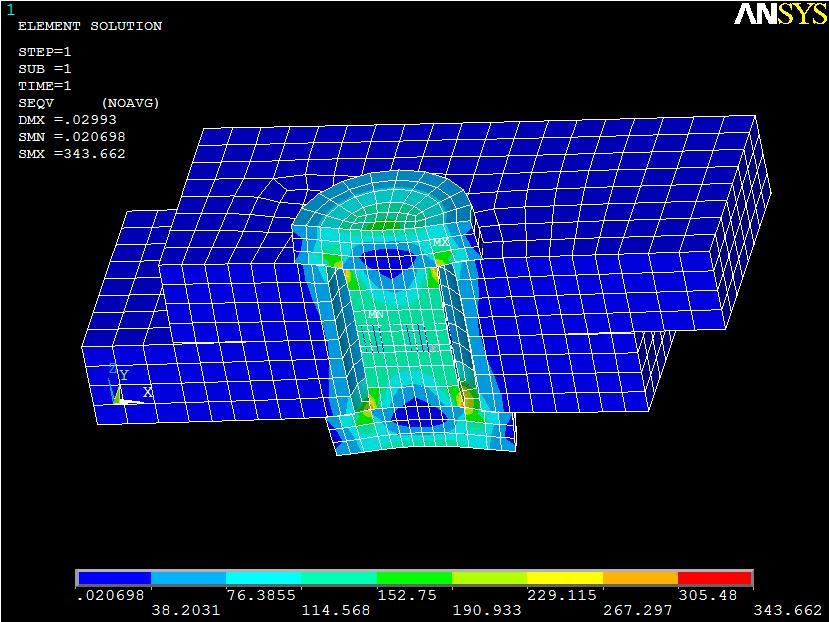

ANSYS后处理结构云图

讲解梁，壳，实体单元的连接技术，以及常用的螺栓连接，焊接，轴承连接的运用

5.常用分析类型及操作讲解

讲解常用的静力分析，模态等分析在HyperMesh中的前处理过程。

6.实用操作及典型实例示范

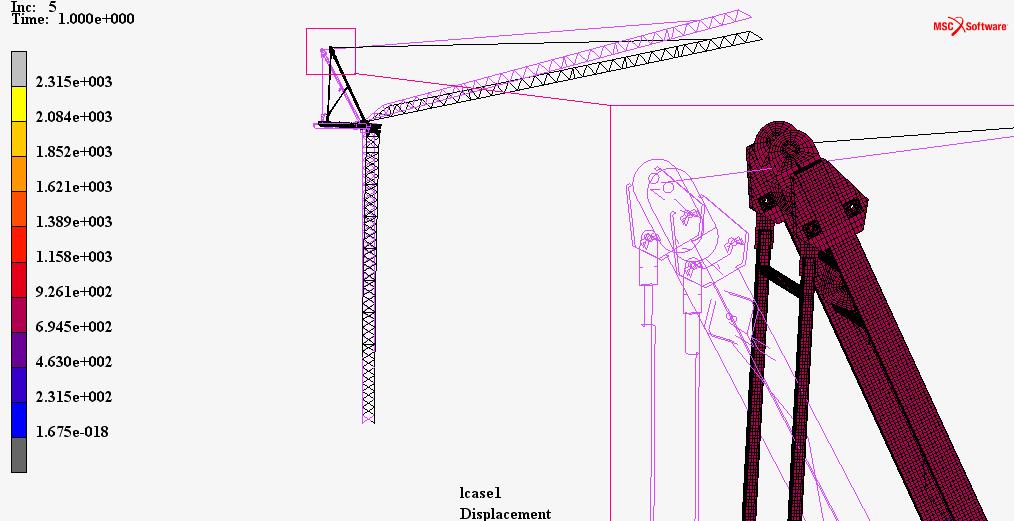

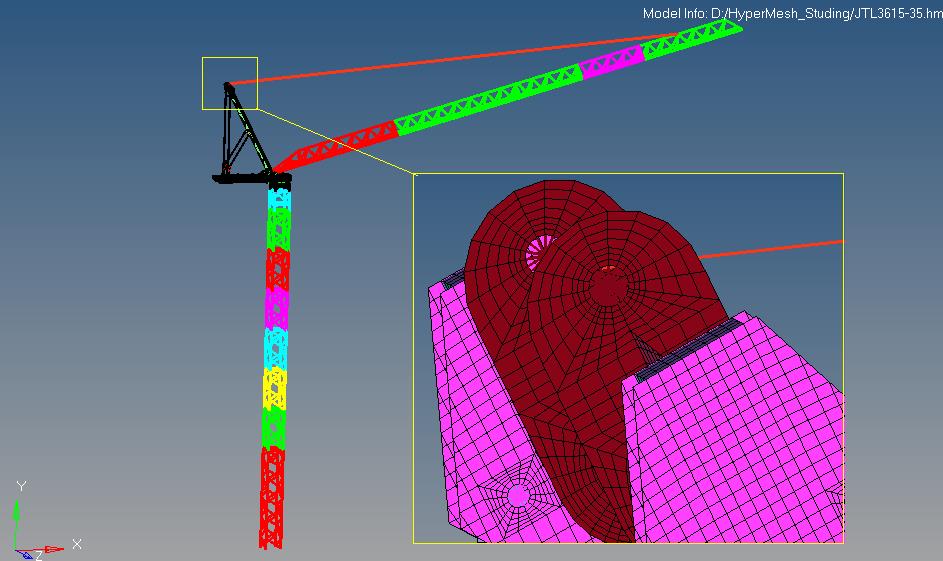

某型号塔式起重机HyperMesh前处理

针对用户的产品量身定制出CAE解决途径，指导学员进行产品的分析。
